Расчёт грузоподъёмности магнитного захвата

Рабочая нагрузка (грузоподъёмность) является одним из основных критериев любого грузоподъёмного устройства.

Наряду с этим, при работе с магнитными захватами необходимо учесть такие немаловажные параметры как :

  • габариты поднимаемого груза (длина, ширина и особенно его толщина);
  • качество поверхности поднимаемого груза (шероховатость);
  • температура поверхности поднимаемого груза;
  • химически состав (количество углерода) поднимаемого груза
  • площадь поверхности груза непосредственно контактирующей с магнитным захватом

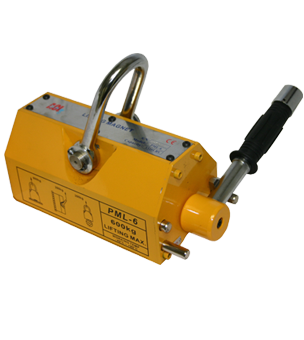

Пример расчёта: PML-600 номинальная грузоподъёмность 600 кг.

Формула для расчёта коэффициента понижения номинальной грузоподъёмности: Tx * Fx * Mx * Номинальная грузоподъёмность.

T = толщина, F = шероховатости поверхности, M = содержания углерода,

PML-600 Пример: T8, F1 и M2, 90% х 125% х 85% х 600 = 573 кг.

 Таблица изменения номинальной грузоподъёмности в зависимости от толщины металла (Тх)

    Толщина металла Коэффициент грузоподъёмности
Tx мм дюйм 100 300 600 1000 2000 3000
T1  60 2,36 100% 100% 100% 100% 100% 100%
T2   55 2,16 95%
T3  50 1,97 95% 90%
T4  45 1,77 90% 85%
T5  40 1,57 85% 80%
T6  35 1,38 90% 75% 70%
T7  30 1,18 80% 65% 60%
T8  25 0,98 90% 70% 55% 50%
T9  20 0,79 90% 75% 60% 45% 40%
T10  15 0,59 70% 60% 50% 35% 30%
T11  10 0,39 70% 50% 45% 35% 25% 20%
T12  5 0,20 40% 30% 25% 20% 15% 10%



Таблица изменения номинальной грузоподъёмности в зависимости от содержания углерода в металле (Mх)    Таблица изменения номинальной грузоподъёмности в зависимости от шероховатости поверхности (Fх)
calculation magnetic lifter table 1    calculation magnetic lifter table 2
