Скоба такелажная

Доставка: Перевозчиком по Украине
Наличие: Есть в наличии
Гарантия: 6 месяцев
Задайте вопрос по этому товару
Описание

Особенности

Скобы такелажные применяются в качестве съёмных или стационарных креплений для соединения цепей, каната, и всевозможных такелажных элементов.

Как известно, скоба такелажная это элемент, который является неотъемлемой частью в современных подъёмных системах. Чаще всего её используют для соединения тросов, цепей, канатов и многих других такелажных приспособлений. В подъёмных системах скоба такелажная выступает в качестве элемента, который можно снять с определенного места и переставить в другое. С её помощью можно создавать крепления различного назначения. Главное, что это будет надежно и безопасно.


Для задач непостоянного назначения используют скобы с винтовыми штифтами типа G209, G210. Для затяжки винтового штифта не требует большого усилия. Соответственно для задач постоянного или долгосрочного назначения используют скобы с болтом и предохранительным шплинтом типа G2130, G2150.

В Украине импортные скобы такелажные соответствуют скобам по ОСТ 5.2312-79 они имеют примерно одинаковую градацию грузоподъёмности при этом импортные скобы значительно меньше по габаритным размерам.

Надежная и безопасная скоба такелажная

Подобные скобы представляют собой своеобразную металлическую петлю, у которой два конца соединены специальным элементом - пальцем либо штифтом.

Скоба такелажная имеет оцинкованную поверхность. Палец данного элемента окрашен краской. Размер данных скоб определяется согласно диаметру сечения штифта или пальца. По форме спинки такелажные скобы распределяют на прямые и омегообразные. Прямые скобы можно применять для любых тросов. Омегообразные в свою очередь предназначены исключительно для синтетических тросов.
Большой популярностью пользуются и такелажные скобы-зажимы, которые идеально подходят для изготовления крепких петель на концах тросов.

Технические параметры

  • Материал: легированная сталь
  • Коэффициент запаса прочности: 5:1
  • Испытательная нагрузка: двукратная
  • Покрытие: окраска

G2130

Скоба омегаобразная (болт-гайка)

skoba-takelazhnaya-scheme1

Размерг/пWDdEPSLМасса
дюймтммммммммммммммкг
1/4 0,5 9 8 8 18 - 29 41 0,06
5/16 0,75 12 10 9 22 - 30 48 0,10
3/8 1 15 11 11 26 - 36 60 0,16
7/16 1,5 18 13 12 27 - 43 63 0,22
1/2 2 21 16 13 32 - 47 75 0,35
5/8 3,25 26 19 17 38 17,5 60 90 0,60
3/4 4,75 31 22 20 46 20,5 71 105 1,00
7/8 6,5 35 26 24 53 24,5 87 115 1,70
1 8,5 43 30 26 61 27 95 137 2,50
1 1/8 9,5 46 32 30 68 32 107 148 3,40
1 1/4 12 51 36 36 75 35 117 180 5,30
1 3/8 13,5 57 39 40 85 38 127 185 6,80
1 1/2 17 60 41 39 91 41 147 194 7,90
1 3/4 25 70 51 46 106 57 173 233 13,30
2 35 82 56 51 120 61 192 260 18,60
2 1/2 55 105 70 80 148 79,5 267 339 44,60

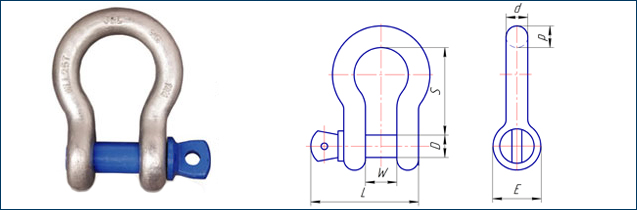

G209

Скоба омегаобразная (винт)

skoba-takelazhnaya-scheme2

Размерг/пWDdEPSLМасса
дюймтммммммммммммммкг
1/4 0,5 12 8 6,5 15,5 - 29 36,5 0,05
5/16 0,75 13,5 10 8 19 - 31 44,5 0,10
3/8 1 17 12 9,5 23 - 36,5 52,5 0,13
7/16 1,5 19 14 11 27 - 43 62 0,21
1/2 2 20,5 16 13 30 - 48 70,5 0,3
5/8 3,25 27 20 16 38 17,5 60,5 88 0,64
3/4 4,75 32 22 19 46 20,5 71,5 102,5 1,09
7/8 6,5 36,5 27 22,5 53 24,5 84 1,7 1,7
1 8,5 43 30 25,5 60,5 27 95 139 2,5
1 1/8 9,5 46 33 29,5 68,5 32 108 154 3,79
1 1/4 12 51,5 36 33 76 35 119 170,5 4,89
1 3/8 13,5 57 39 36 84 38 133,5 186,5 7,04
1 1/2 17 60,5 42 39 92 41 146 201 8,35
1 3/4 25 73 52 47 106,5 57 178 244 13,72
2 35 82,5 58 53 122 61 197 275 20,33
2 1/2 55 105 70 69 144,5 79,5 267 346 40,92

G2150

Скоба прямая (болт-гайка)

skoba-takelazhnaya-scheme3

Размерг/пWDdEPSLМасса
дюймтммммммммммммммкг
1/4 0,5 10 8 7 18 - 24 40 0,05
5/16 0,75 12 10 9 21 - 25 48 0,10
3/8 1 15 11 11 24 - 31 59 0,13
7/16 1,5 19 13 11 27 - 36 64 0,21
1/2 2 20 16 14 30 - 41 75 0,3
5/8 3,25 27 19 16 38 17,5 51 90 0,64
3/4 4,75 29 23 20 47 20,5 60 103 1,09
7/8 6,5 37 25 22  53   72 120 1,70
1 8,5 43 29 25 61 27 75 135 2,5
1 1/8 9,5 46 30 32 68 32 90 161 3,79
1 1/4 12 52 35 33 76 35 100 165 4,89
1 3/8 13,5 56 38 38 84 38 118 182 7,04
1 1/2 17 60 39 42 91 41 123 212 8,35
1 3/4 25 73 51 45 106 57 146 230 13,72
2 35 82 56 61 129 61 168 314 23,60
2 1/2 55 105 70 67 145 79,5 203 344 38,60

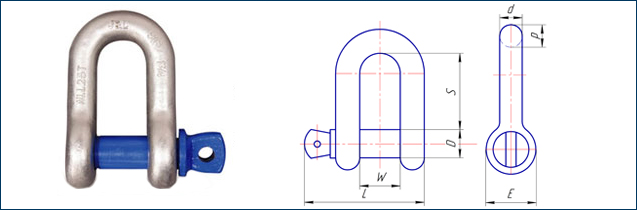

G210

Скоба прямая (винт)

skoba-takelazhnaya-scheme4

Размерг/пWDdEPSLМасса
дюймтмммммммммммммм<кг
1/4 0,5 12 8 6,5 15,5 - 29 36,5 0,05
5/16 0,75 13,5 10 8 19 - 31 44,5 0,10
3/8 1 17 12 9,5 23 - 36,5 52,5 0,13
7/16 1,5 19 14 11 27 - 43 62 0,21
1/2 2 20,5 16 13 30 - 48 70,5 0,3
5/8 3,25 27 20 16 38 17,5 60,5 88 0,64
3/4 4,75 32 22 19 46 20,5 71,5 102,5 1,09
6,5 36,5 27 22,5 53 24,5 84 121 1,7 1,7
1 8,5 43 30 25,5 60,5 27 95 139 2,5
1 1/8 9,5 46 33 29,5 68,5 3
