Цепи круглозвенные грузовые и тяговые (короткозвенные)

Доставка: Перевозчиком по Украине
Наличие: Есть в наличии
Гарантия: 12 месяцев
Описание

Особенности

Цепи короткозвенные по ГОСТ 2319-81, DIN 5687, DIN 766, DIN 5684.

Калибр цепи: от 4 до 32 мм.

Класс прочности: от 3 до 8 из углеродистых, легированных и высоколегированных марок сталей, в зависимости от класса прочности цепи.

Применение: на конвейерных установках различных типов, в подъемно-транспортных механизмах, тяговых устройствах во многих отраслях промышленности. Для изготовления и комплектации цепных тяговых устройств, где предъявляются повышенные требования по шагу звена (работа на звездочках).

Покрытие: механическая обработка галтованием, покраска эмалями, электрогальваническое покрытие цинком (отрезки до 10 м).

Поставляються: калиброванные и некалиброванные.

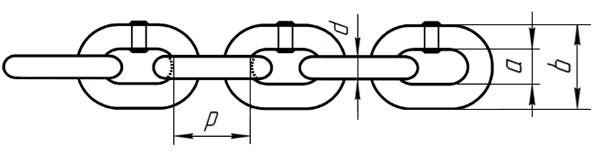

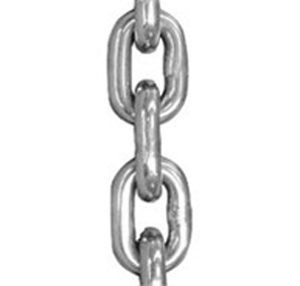

shortlinkchaindraw

ГОСТ 2319-81 3 класс

Типоразмер d x p, ммКалибр d, ммШаг p, ммШирина звена наружная b, ммНагрузкаМасса 1 м цепи, ±5%, кг
Пробная, кНРазрушающая, кН
5x18,5 5 18,5 17 5,5 11,0 0,5
6x18,5 6 18,5 20 7,7 15,4 0,8
6x19 6 19 21 7,7 15,4 0,8
7x22 7 22 23 9,9 19,8 1,0
8x23 8 23 27 14,3 28,6 1,35
8x24 8 24 28 14,3 28,6 1,35
9x27 9 27 32 17,6 35,2 1,8
9,5x27 9,5 27 31 18,7 37,4 1,9
10x28 10 28 34 22,0 44,0 2,3
11x31 11 31 36 25,3 50,6 2,7
13x36 13 36 44 36,3 72,6 3,9
18x50 18 50 60 69,3 138,6 7,3

DIN 766

Класс прочности: 3

Типоразмер d x p, мм Калибр d, мм Шаг p, мм Ширина звена Прогиб при изгибе, мм Нагрузка Удлинение, не менее, % Масса 1 м цепи, ±5%, кг
Внутренняя a, мм Наружная b, мм Пробная, кН Разрушающая, кН
4x16 4 16 4,8 13,6 3 5 8 15 0,32
5x18,5 5 18,5 6,0 17,0 4 8 12,5 15 0,5
6x18,5 6 18,5 7,2 20,4 5 10 16 15 0,8
7x22 7 22 8,4 23,8 6 16 25 15 1,1
8x24 8 24 9,6 27,2 7 20 32 15 1,35
9x27 9 27 10,8 30,6 7 25 40 15 1,8
10x28 10 28 12,0 36,0 8 32 50 15 2,3
11x31 11 31 13,2 40,0 9 40 63 15 2,7
13x36 13 36 15,6 47,0 11 50 80 15 3,9
16x45 16 45 19,2 58,0 13 80 125 15 5,8
18x50 18 50 21,6 65,0 15 100 165 15 7,4
20x56 20 56 24,0 72,0 16 125 200 15 9,0

DIN 5684

Класс прочности: 5,6

Характеристики
Типоразмер цепи d x p, мм Калибр цепи d, мм Шаг цепи p, мм Ширина звена Прогиб при изгибе, не менее, мм Нагрузка Удлинение, не менее, % Масса 1 м цепи, ±5%, кг
Пробная, не менее, кН Разрушающая, не менее, кН
Внутренняя a, не менее, мм Наружная b, не более, мм Класс
5 6 5 6
5x15 5 15 6,0 16,9 4 10 12,5 20 25 10 0,54
6x18 6 18 7,2 20,2 5 15 18 30 37,5 10 0,8
6x18,5 6 18,5 7,2 20,2 5 15 18 30 37,5 10 0,8
7x21 7 21 8,4 23,6 6 20 25 40 50 10 1,1
7x22 7 22 8,4 23,6 6 20 25 40 50 10 1,1
8x24 8 24 9,6 27,0 7 25 32 50 63 10 1,35
9x27 9 27 10,8 30,4 7 32 40 63 80 10 1,8
10x28 10 28 12,0 34,0 8 40 50 80 100 10 2,3
11x31 11 31 13,2 37,4 9 50 60 100 125 10 2,7
13x36 13 36 15,6 44,2 11 67 85 125 170 10 3,9
16x45 16 45 19,2 54,4 13 100 125 200 250 10 5,7
18x50 18 50 21,6 61,2 15 125 160 250 320 10 7,3
20x60 20 60 24,0 68,0 16 160 200 320 400 10 8,8
22x66 22 66 26,4 75,0 18 200 250 400 500 10 10,7

Для грузоподъемных механизмов

DIN 5687

Класс прочности: 5

Характеристики
Типоразмер цепи d x p, мм Калибр цепи d, мм Шаг цепи p, мм Ширина звена Прогиб при изгибе, не менее, мм Нагрузка Удлинение, не менее, % Масса 1 м цепи, ±5%, кг
Внутренняя a, не менее, мм Наружная b, не более, мм Пробная, не менее, кН Разрушающая, не менее, кН
6x18 6 18 8,0 21,6 5 19 30 25 0,8
8x24 8 24 10,8 28,8 7 32 50 25 1,35
10x30 10 30 13,5 36,0 8 50 80 25 2,2
13x39 13 39 17,5 46,8 11 80 125 25 3,8
16x48 16 48 21,5 57,6 13 125 200 25 5,7
18x54 18 54 24,3 64,8 15 160 250 25 7,3
20x60 20 60 27,0 72,0 16 200 320 25 9,0
22x66 22 66 29,5 79,2 18 250 400 25 10,9

Некалиброванные

DIN 5687 8 класс

Характеристики
Типоразмер цепи d x p, мм Калибр цепи d, мм Шаг цепи p, мм Ширина звена Нагрузка Масса 1 м цепи, ±5%, кг
Внутренняя a, не менее, мм Наружная b, не более, мм

Рабочая, кН

Пробная, не менее, кН Разрушающая, не менее, кН
6x18 6 18 8,0 21,6 10,9 27 45,4 0,8
8x24 8 24 10,8 28,8 19,6 40,2 80,4 1,5
10x30 10 30 13,5 36,0 30,8 78,5 125,6 2,2
13x39 13 39 17,5 46,8 51,9 133 212 3,8
16x49 16 49 21,5 57,6 78,4 202 321 5,8
20x72 20 72 27,0 72,0 122,5 245 502 9,1
22x66 20 66 29,5 79,2 147 294 588 9,0
26х96 26 96 33,8 96,2 207,8 535 849 15,3
32x116 32 116 52 115,0 308,8 810 1286 23,2
