Цепи якорные комплектующие

Доставка: Перевозчиком по Украине
Наличие: Есть в наличии
Гарантия: 12 месяцев
Описание

Особенности

Цепи якорные по ГОСТ 228-79, ISO 1704-91

Калибр цепи: от 12,5 до 68 мм.

Категории прочности: 1 (нормальной прочности), 2(повышенной прочности) из углеродистых и легированных сталей.

Применение: Цепи якорные применяются в якорные устройства кораблей, судов и различных видов плавсредств, а также в других отраслях промышленности в качестве грузовых и тяговых цепей при высоких эксплуатационных нагрузках.

Поставляються: с распорками.

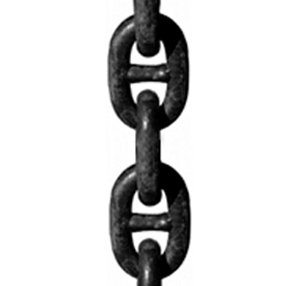

anchorchaindraw

Технические параметры

Особенности при выборе цепи:

  • категория прочности;
  • калибр цепи;
  • назначение цепи.
ЦепьРазрушающая нагрузкаПробная нагрузкаМасса
калибр
1 категория2 категория1 категория2 категория
ммкНкНкНкНкг/м
12,5
66
92
46
66
3,7
14
82
116
58
82
4,3
16
107
150
76
107
5,6
17,5
127
179
89
127
6,8
19
150
211
105
150
8,0
20,5
175
244
123
175
9,3
22
200
280
140
200
10,7
24
237
332
167
237
12,7
26
278
389
194
278
14,7
28
321
449
225
321
16,5
30
368
514
257
368
19,6
32
417
583
291
417
22,4
34
468
655
328
468
24,6
36
523
732
366
523
28,4
38
581
812
406
581
31,6
40
640
896
448
640
34,5
42
703
981
492
703
38,6
44
769
1080
538
769
42,2
46
837
1170
585
837
45,5
48
908
1270
635
908
49,8
50
981
1370
686
981
54,0
52
1060
1480
739
1060
59,1
54 1140 1590 794 1140 62,5
56 1220 1710 851 1220 67,5
58 1290 1810 909 1290 72,8
60 1380 1940 969 1380 77,1
62 1470 2060 1030 1470 82,6
64 1560 2190 1100 1560 88,0
66 1660 2310 1160 1660 93,0
68 1750 2450 1230 1750 97,0

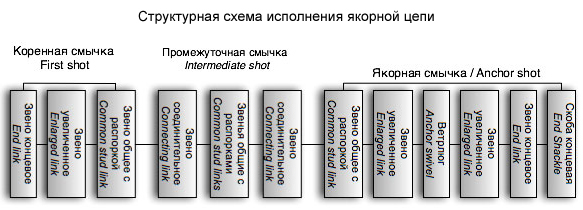

Комплектация якорной цепи

Якорные цепи комплектуют из отдельных смычек, которые в зависимости от их расположения в цепи разделяются на:

  • якорную;
  • промежуточные;
  • коренную.

structurnayashemaanchorchain

Якорная смычка должна иметь вертлюг, предотвращающий закручивание цепи, и концевую скобу, соединяемую со скобой якоря. При этом в якорную скобу закладывается штырь концевой скобы.

cepi yacornai

1 – веретено якоря; 2 – скоба якоря; 3 – концевая скоба; 4 – концевое звено; 5 – усиленное звено; 6 – вертлюг; 7 – нормальное звено.

Промежуточные смычки должны иметь длину 25—27,5 м и состоять из нечетного числа звеньев. При комплектации якорных цепей смычки соединяют так, чтобы соединительное звено (скоба) ложилось на цепной барабан брашпиля плашмя во избежание вредных напряжений в соединительных звеньях. При вырубании поврежденных звеньев цепи это условие должно учитываться. Общая длина двух цепей представляет собой суммарную длину только промежуточных смычек. Якорная и коренная смычки в расчет не принимаются. Полученная по формуле длина округляется (в любую сторону) до целого числа смычек, и если их общее число оказывается нечетным, то цепь правого якоря должна быть на одну смычку больше, чем левого. Звенья цепей должны иметь поперечную распорку - контрфорсы. Наиболее употребительные звенья для соединения смычек якорных цепей — Звено соединительное (Кентера).

Комплектующие

Поставка элементов якорной цепи:

Звено соединительное (Кентера)
zveno-soedinitelnoe Разъемное звено, предназначенное для соединения смычек между собой.
Звено общее
zveno-obshhee

Звено промежуточной смычки.

Применяют:

  • - звенья общие сварные с распорками;
  • - звенья общие литые с распорками.
Вертлюг
vertlug
