Тали ручные рычажные типа HSH

Тали ручные рычажные типа HSH
Доставка: Перевозчиком по Украине
Наличие: Есть в наличии
Гарантия: 12 месяцев
Производитель: Китай
Описание

Назначение

Таль ручная шестеренная рычажная HSH предназначенная для подъема, удержания в поднятом положении и опускания груза при различных работах в режиме не выше группы режима 1М по ГОСТ 25835. Также тали HSH могут использоваться для создания тяги в условиях ограниченного пространства благодаря своим компактным размерам.

Таль стационарная HSZ может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.

При комплектовании тали кошкой данная таль может применятся также и для перемещения груза по монорельсовому пути двутаврового профиля.

Таль может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали при температуре окружающей среды не ниже - 40 С°.

Тали ручные HSH поставляются с паспортом. Тара - картонная коробка.

Устройство

Таль состоит из двух силовых щёк 16 и 17, верхней 1 и нижней 2 подвесок, редуктора с грузоупорным тормозом, корпуса 18, грузовой звёздочки 3, грузовой цепи 5 и рычага 7.

Редуктор - двухступенчатый, двухпоточный цилиндрический соосный с передачами внешнего зацепления.

Тормоз – автоматический, дисковый, грузоупорный состоит из ступицы 8, установленной на вал-шестерне 9, храпового колеса 10 между двух фрикционных накладок 11, защёлки 12 с пружиной 13.

tali-ruchnye-rychazhnye-tipa-hsh-diagram

В корпусе рычага 7 расположена подпружиненная защелка, входящая в зацепление с храповиком, соединенным винтами с маховиком 4 и гайкой 19, навернутой на вал-шестерню 9. Вращаясь по часовой стрелке, гайка 19 прижимает храповое колесо 10, находящееся между фрикционными накладками 11, к торцу ступицы 8 и за счёт трения на контактирующих поверхностях увлекает за собой вал-шестерню 9. При вращении гайки 19 по часовой стрелке происходит подъём груза, причём защёлка 12 во время вращения храповика 10 проскакивает по его зубьям, не препятствуя вращению. При прекращении вращения гайки 19 защёлка 12 заскакивает на зуб храповика 10 и препятствует повороту его против часовой стрелки. За счёт трения во фрикционных парах останавливается также ступица 8 и затормаживается весь механизм тали, и груз останавливается. Более полная информация об устройстве тали и принципе её работы приведена в паспорте на таль.

Работа тали схематично представлена на схеме кинематической (см. рис. ниже).

tali-ruchnye-rychazhnye-tipa-hsh-diagram2

Технические параметры

Модель HSH-0,75 HSH-1,5 HSH-3,0
Грузоподъёмность, т 0,75 1,5 3,0
Коэффициент запаса прочности 2:1
Усилие на рукоятке, Н 140 220 320
Масса без цепей, кг 7 11 21

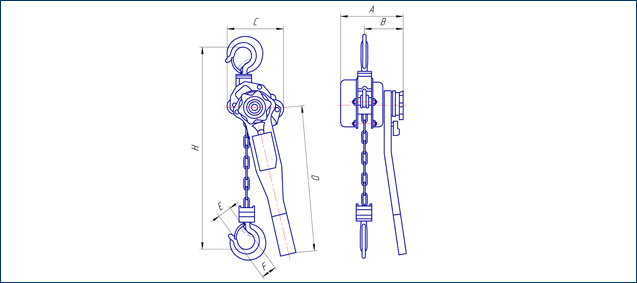

Габаритные размеры

tali-ruchnye-rychazhnye-tipa-hsh-scheme

Грузоподъёмность, тн Высота подъема, м Габаритные размеры , (мм)
A B С D E H Диаметр грузовой цепи
0,75 3,0 - 6,0 148 90 136 280 34 325 6
1,5 3,0 - 6,0 172 98 160 410 38 380 8
3,0 3,0 - 6,0 200 115 180 410 48 480 10
