Тали с ручным цепным приводом типа HSZ-E

Доставка: Перевозчиком по Украине
Наличие: Есть в наличии
Гарантия: 6 месяцев
Производитель: Китай
Описание

Назначение

Таль ручная шестеренная предназначенная для подъема, удержания в поднятом положении и опускания груза при различных работах в режиме не выше группы режима 1М по ГОСТ 25835.

Таль стационарная HSZ может быть использована при строительно-монтажных работах, производстве ремонтных и погрузочно-разгрузочных работ в различных отраслях.

При комплектовании тали кошкой данная таль может применятся также и для перемещения груза по монорельсовому пути двутаврового профиля.

Таль может эксплуатироваться как в закрытом помещении, так и на открытом воздухе. В части воздействия климатических факторов таль соответствует исполнению У1.1 ГОСТ 15150. Разрешается эксплуатация тали при температуре окружающей среды не ниже - 40 С°.

Состав изделия и комплект поставки:

  • Механизм тали;
  • Тяговая цепь (5х26 мм на всех талях);
  • Грузовая цепь (стальная, круглозвенная, высокопрочная, размер - в таблице ниже);
  • Нижняя подвеска.

Тали ручные HSZ поставляются с паспортом. Тара - картонная коробка или деревянный ящик.

Устройство

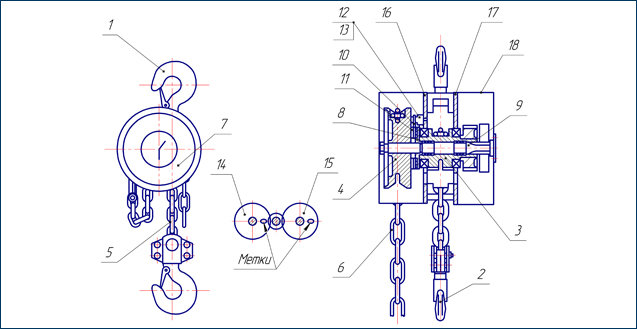

Таль состоит из двух силовых щёк 16 и 17, верхней 1 и нижней 2 подвесок, редуктора с грузоупорным тормозом, корпуса 18, грузовой 3 и тяговой 4 звёздочек, грузовой 5 и тяговой 6 цепей и кожуха 7.

Редуктор представляет собой двухступенчатый, двухпоточный цилиндрический соосный редуктор с передачами внешнего зацепления.

Тормоз — автоматический, дисковый, грузоупорный состоит из ступицы 8, установленной на вал-шестерне 9, храпового колеса 10 между двух фрикционных накладок 11, защёлки 12 с пружиной 13.

tali-s-ruchnym-tsepnym-privodom-tipa-hsz-e-diagram

Вращаясь по часовой стрелке, тяговая звёздочка 4, являясь гайкой, прижимает храповое колесо 10, находящееся между фрикционными накладками 11, к торцу ступицы 8 и за счёт трения на контактирующих поверхностях увлекает за собой вал-шестерню 9. Таким образом, при вращении тяговой звёздочки 4 по часовой стрелке происходит подъём груза причём защёлка 12 во время вращения храповика 10 проскакивает по его зубьям, не препятствуя вращению. При прекращении вращения звёздочки 4 защёлка 12 заскакивает на зуб храповика 10 и препятствует повороту его против часовой стрелки. За счёт трения во фрикционных парах останавливается также ступица 8 и, следовательно, затормаживается весь механизм тали и груз, подвешенный на крюке, останавливается. Более полная информация об устройстве тали и принципе её работы приведена в паспорте на таль.

Работа тали схематично представлена на схеме кинематической (см. рис. ниже).

tali-s-ruchnym-tsepnym-privodom-tipa-hsz-e-diagram2

Технические параметры

Модель HSZ-0,5 HSZ-1 HSZ-2 HSZ-3 HSZ-5 HSZ-10
Грузоподъёмность, т 0,5 1 2 3 5 10
Коэффициент запаса прочности 2:1
Тяговое усилие Н 157 314 324 373 412 392
Количество цепей 1 1 2 2 2 4
Масса нетто, кг 9,5 10 14 24 36 68
Масса брутто, кг 13,5 14 17 30 46 83
Масса дополнительного метра цепи, кг 1,7 1,7 2,5 3,7 5,3 9,7

Габаритные размеры

tali-s-ruchnym-tsepnym-privodom-tipa-hsz-e-scheme

Грузоподъёмность, тнВысота подъёма, мГабаритные размеры, мм
ABCH minSДиаметр грузовой цепи
0,5 3,0 - 6,0 - 12,0 142 126 142 280 18 6
1,0 3,0 - 6,0 - 12,0 142 126 142 300 22 6
2,0 3,0 - 6,0 - 12,0 142 126 142 380 27 6
3,0 3,0 - 6,0 - 12,0 178 142 178 470 34 8
5,0 3,0 - 6,0 - 12,0 210 165 210 600 44 10
10 3,0 - 6,0 - 12,0 358 165 210 730 55 10
